6 puntos de requisitos y precauciones para la instalación de cámaras frigoríficas

Por /

¿Alguna vez has pensado en cómo instalar con éxito una cámara frigorífica?

Para ayudar a instalar la cámara frigorífica correctamente, proporcionamos seis requisitos de instalación comunes para el almacenamiento en frío, que incluyen la instalación del panel, la unidad de refrigeración, las unidades de refrigeración, las tuberías de refrigeración, la distribución de energía y la carga de refrigerante, etc.

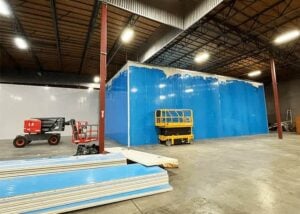

1. Requisitos de instalación para paneles de cámara frigorífica ensamblados

  1. Consulte el diseño del proyecto y la lista de materiales de construcción, y compruebe cuidadosamente los materiales y accesorios.
  2. Antes de instalar, compruebe el número de paneles para cuartos frios Al cargar y descargar el panel de almacenamiento, es necesario manipularlo con cuidado y colocar una capa antiarañazos en cada uno de los paneles y la junta de suelo.
  3. Al montar el almacenamiento en frío, debe haber un espacio entre la pared y el techo, el suelo debe estar nivelado y el entorno de construcción debe estar limpio.
  4. Antes de fijar el interior del cuerpo de almacenamiento con aluminio en ángulo, debe sellarse con pegamento para vidrio y luego fijarse con aluminio en ángulo tirando sólidamente. La distancia entre los remaches es de 300 mm. La distancia entre los lados superior e inferior de la puerta es de 100 mm.

2. Requisitos técnicos para la instalación de evaporador

    1. Al elegir la ubicación del punto de suspensión, considere primero la ubicación de la mejor circulación de aire. En segundo lugar, al considerar la dirección de la estructura de la cámara frigorífica
    2. El espacio entre el evaporador y los paneles debe ser mayor que el grosor del evaporador.
    3. Se deben apretar todos los pernos de suspensión del enfriador de la unidad. Y use sellador para cerrar los pernos y las perforaciones de los pernos de suspensión para evitar puentes fríos y fugas de aire.
    4. Cuando el evaporador tipo techo sea demasiado pesado, aplique ángulo de hierro n.° 4 o n.° 5 para hacer una viga transversal. La viga debe extenderse a otro panel superior y paneles de pared para reducir la carga.

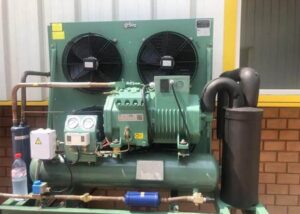

3. Requisitos de instalación para unidades de refrigeración.

  1. El compresor semihermético o hermético debe instalarse un separador de aceite, y la cantidad adecuada de aceite para vivir en la división de aceite, la temperatura de evaporación por debajo de -15 grados, debe instalarse gas-líquido separador y agregue la cantidad adecuada de aceite refrigerante.
  2. La base del compresor debe instalarse con un asiento de goma amortiguador.
  3. La instalación de la unidad debe dejar espacio para el mantenimiento, lo cual es conveniente para observar el ajuste de instrumentos y válvulas.
  4. El manómetro de alta presión debe instalarse en la T de la válvula de llenado de almacenamiento de líquido.
  5. El diseño general de la unidad es razonable y el color es uniforme. La estructura de instalación de cada unidad modelo debe ser consistente.

4. Installation requirements for refrigeration pipelines

  1. El diámetro de la tubería de cobre debe seleccionarse estrictamente de acuerdo con la interfaz de la válvula de succión y descarga del compresor. Cuando la separación del condensador y el compresor de más de 3 metros debe aumentar el diámetro de la tubería;
  2. La superficie de succión del condensador y la pared para mantener una distancia de más de 400 mm, la salida y los obstáculos para mantener una distancia de más de 3 metros;
  3. Los diámetros de las tuberías de entrada y salida del tanque de almacenamiento de líquido estarán sujetos a los diámetros de las tuberías de escape y salida de líquido marcados en la muestra unitaria.
refrigeration pipe
  1. La tubería de succión del compresor y la tubería de retorno del evaporador no deben ser más pequeñas que el tamaño indicado en la muestra para reducir la resistencia interna de la tubería de evaporación.
  2. Al hacer la estación de regulación, cada tubería de descarga de líquido debe cortarse en un bisel de 45 grados e insertarse en el extremo inferior, y la tubería de entrada de líquido debe insertarse en la estación de regulación a una cuarta parte del diámetro de la tubería;
  3. El tubo de escape y el tubo de retorno deben tener cierta pendiente. Cuando la posición del condensador es más alta que la del compresor, la tubería de descarga debe inclinarse hacia el condensador y debe instalarse un anillo líquido en el puerto de descarga del compresor. Evite que el enfriamiento del gas y la licuefacción fluyan de regreso al puerto de escape de alta presión después del apagado, lo que provocará una compresión del líquido al reiniciar;
  4. El evaporador que vuelve a la salida de la tubería de gas debe instalarse en el codo en U. La tubería de gas de retorno debe estar inclinada en la dirección del compresor para garantizar un retorno suave al aceite;
  5. La válvula de expansión debe instalarse lo más cerca posible de la ubicación del evaporador. La válvula solenoide debe instalarse horizontalmente, el cuerpo de la válvula vertical y prestar atención a la dirección del líquido;
  6. Si es necesario, instale filtros en la línea de retorno del compresor para evitar que entre suciedad en el sistema del compresor y eliminar la humedad del sistema;
  7. Sistema de refrigeración completamente de sodio y contratuercas antes de fijar, para limpiar la lubricación del aceite de refrigeración y fortalecer el sellado. Limpiar después de la fijación. Las raíces de cada puerta de sección deberán cerrarse herméticamente;
  8. El paquete sensible a la temperatura de la válvula de expansión con una tarjeta de metal fijada en la salida del evaporador de 100 mm a 200 mm, con una doble capa de aislamiento envuelto herméticamente;
  9. Después de la instalación de los sistemas de refrigeración, la belleza general y la consistencia del color. No debe haber cruces de tuberías con desniveles altos y bajos, etc.

5. Requisitos de instalación del sistema de distribución de energía

  1. Cada contacto debe estar equipado con un número de línea para mantenimiento;
  2. Haga la caja de control eléctrico en estricta conformidad con los requisitos de los dibujos y conecte la electricidad para hacer la prueba sin carga;
  3. Marque el nombre en cada contactor;
  4. Fije cada cable de componente eléctrico con un cable de unión;
  5. Los contactos eléctricos deben presionarse firmemente contra las uniones de los cables, y las uniones de los cables principales del motor deben sujetarse firmemente con abrazaderas para cables y estañarse si es necesario;

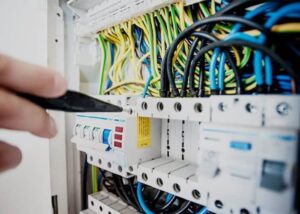

electric box
  1. Se tenderán tuberías de conducción para la conexión de cada equipo y se fijarán con grapas. Cuando conecte tuberías de PVC, péguelas y selle la boca de las tuberías con cinta;
  2. La caja de distribución debe instalarse horizontal y verticalmente, la iluminación ambiental debe ser buena y la habitación debe estar seca para una fácil observación y operación;
  3. El área ocupada por los cables en el conducto no debe exceder el 50 %;
  4. La selección de cables debe tener un factor de seguridad, y la temperatura de la superficie del cable no debe exceder los 40 grados cuando la unidad está funcionando o descongelándose;
  5. El sistema del circuito debe ser el sistema de 5 cables, si no hay un cable a tierra, se debe instalar un cable a tierra;
  6. Los cables no deben exponerse al aire libre, para evitar la exposición prolongada al sol y al viento, el envejecimiento de los cables, las fugas por cortocircuitos, etc.;
  7. La instalación de la tubería de conducción debe ser hermosa y firme.

6. Requisitos técnicos para la puesta en marcha del sistema de refrigeración

  1. Mida el voltaje de la fuente de alimentación;
  2. Mida la resistencia de los tres devanados del compresor y el aislamiento del motor;
  3. Revise la apertura y cierre de cada válvula del sistema de refrigeración;
  4. Después de evacuar, llene el refrigerante en el líquido de almacenamiento al 70 %-80 % de la cantidad de carga estándar y luego haga funcionar el compresor para agregar gas desde baja presión hasta que la cantidad sea suficiente;
  5. Después de encender la máquina, primero escuche el sonido del compresor para ver si el sonido del compresor es normal, y verifique si el condensador y el < strong>enfriador de aire están funcionando normalmente. Si la corriente trifásica del compresor es estable;
  6. Después de enfriarse constantemente, verifique cada parte del sistema de refrigeración, como la presión de escape, la presión de succión, la temperatura de escape, la temperatura de succión, la temperatura del motor, la temperatura del cárter y la temperatura antes de la válvula de expansión. Observe el congelamiento del evaporador y la válvula de expansión, y observe el nivel de aceite y el cambio de color del espejo de aceite. Si el sonido del equipo en funcionamiento es anormal;
  7. Configure los parámetros y la apertura de la válvula de expansión de acuerdo con las condiciones de congelación y uso del almacenamiento en frío.

¿Está pensando en instalar una nueva cámara frigorífica? Póngase en contacto con nosotros.

Utilizaremos nuestra experiencia en la industria para brindarle una solución refrigerada que satisfaga sus necesidades específicas a un precio competitivo.
